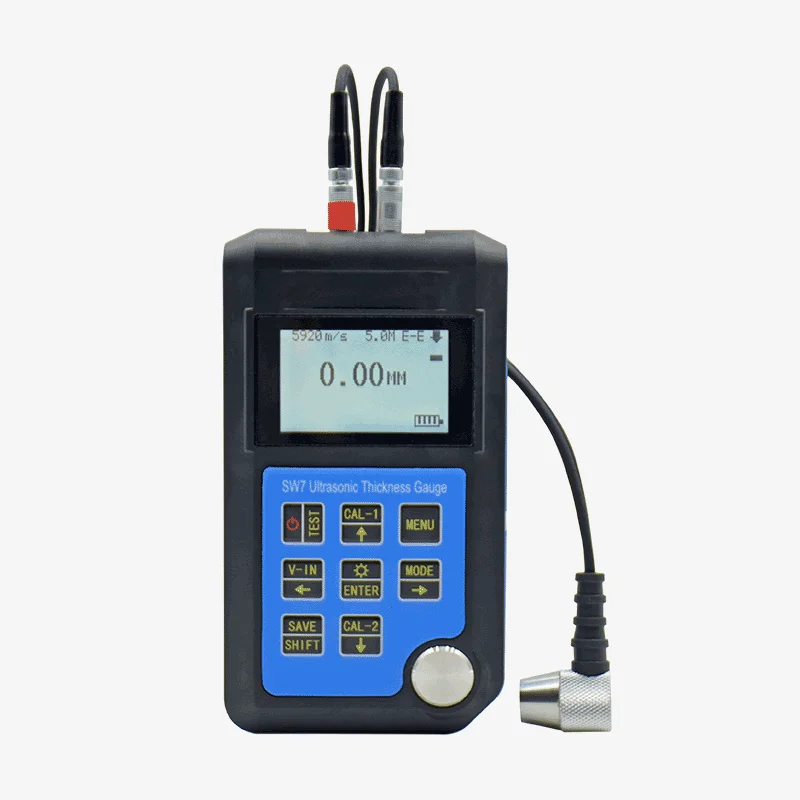

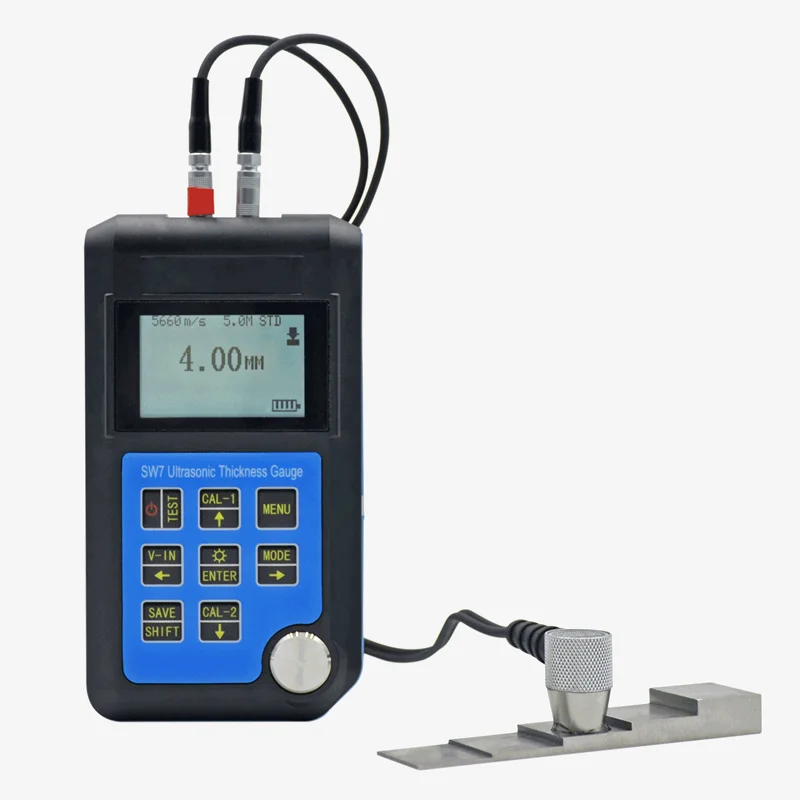

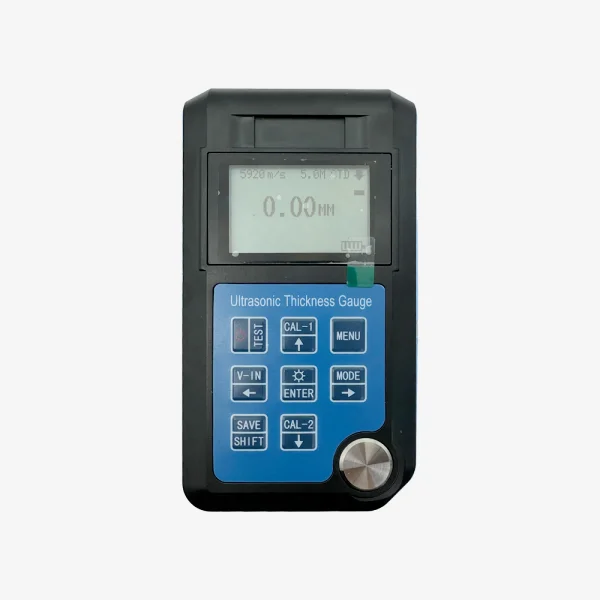

Medidor de Espesor por Ultrasonido Dana SW7
La serie SW7 del medidor de espesor por ultrasonido se destaca como rentable y está concebido para efectuar mediciones exactas en acero, hierro fundido, aluminio, cobre rojo, zinc, vidrio de cuarzo, polietileno, cloruro de polivinilo, fundición gris y fundición nodular. Las mediciones de espesor se llevan a cabo desde un lado del material, evitando la necesidad de recortar la pieza.
Características Dana SW7:
- Medición a través del recubrimiento para medir el espesor de un objeto pintado sin quitar el recubrimiento
- Alta precisión de medición y gran rango de medición; Adecuado para la medición de grosor de las tuberías
- Disponible para medir diversos materiales como metal, caucho, etc.
- Las sondas de medición de espesor de toda la serie se pueden utilizar con el medidor de espesor para cumplir con aplicaciones de medición de espesor de usos múltiples; hay una variedad de sondas disponibles, adecuadas para aplicaciones especiales de medición de espesor, incluida la medición de materiales de grano grueso como hierro fundido gris y la medición en entornos de alta temperatura (la temperatura máxima puede alcanzar los 300 ℃).
- Reconocimiento automático de sondas, lo que permite que el medidor coincida con sondas de diferentes fabricantes. Pruebe e identifique automáticamente parámetros como la sensibilidad y la frecuencia, y ajuste automáticamente la configuración de parámetros del medidor de espesor para lograr el mejor efecto de medición.
- Función de prueba automática de encendido que contribuye a aumentar la precisión de la medición
- Detección de apagado automático y personalización de la configuración de apagado
- Calibración automática de cero de la sonda y función de calibración de la velocidad del sonido.
- Las velocidades del sonido de 9 materiales (acero, cobre, aluminio, hierro fundido, PVC, acero inoxidable, poliuretano, poliestireno y plexiglás) están integradas y se pueden editar, lo que resulta conveniente para que los usuarios las utilicen rápidamente
- Modos de medición disponibles: modo estándar, modo de escaneo, modo de diferencia, modo promedio, modo de alerta de valor extremo, modo de alta temperatura (debe combinarse con una sonda de alta temperatura), modo de superficie curvada y modo de recubrimiento
- Función de rotación de la pantalla: el contenido de visualización de la pantalla se puede girar 180 grados, lo cual es conveniente para la detección del instrumento colgado hacia arriba a grandes altitudes; El contraste de la pantalla se puede ajustar, por lo que es conveniente usar en varios entornos de iluminación.
- Los botones del teclado están diseñados para que sea conveniente y rápido realizar calibración cero, calibración de un solo punto y dos puntos de la velocidad del sonido, y ajustar libremente los valores con las teclas de dirección
- Almacenamiento de datos de gran capacidad, con una capacidad de almacenamiento de datos de hasta 2000 grupos.
- Modo de almacenamiento de datos simplificado, que permite guardar los datos en grupos y seleccionar la cantidad de datos guardados en cada grupo. No es necesario guardar manualmente los datos de medición, lo que simplifica la operación.
- Sistema métrico/imperial opcional: la unidad de visualización se puede seleccionar entre milímetros y pulgadas
- Interfaz de transmisión de datos USB, que puede conectarse fácilmente con una computadora para exportar datos (formato de datos: .txt)
Especificaciones Dana SW7:
Configuración estándar
| Número de serie | Nombre | Cantidad |
| 1 | Medidor de espesor SW7 | 1 unidad |
| 2 | Sonda estándar (5 MHz, Φ10 mm) | 1 pieza |
| 3 | Acoplador (30 ml, glicerina) | 1 botella |
| 4 | Pilas (pilas nº 5) | 2 piezas |
| 5 | Manual de operación del usuario | 1 copia |
| 6 | Caja de embalaje sellada de plástico (tamaño: 18 cm x 15 cm x 10 cm) | 1 pieza |
| 7 | Cable de datos USB | 1 pieza |
| 8 | CD de software de computadora superior | 1 copia |
Nota: Si se utiliza transporte aéreo, la configuración no incluye baterías ni acoplador.
Rango de medición de espesor
| Material | Rango de medición |
| Acero | 0,65 ~ 500 mm |
| Vaso | 0,65 ~ 200 mm |
| Hierro fundido | 3~50 mm |
| Temperatura alta | 4~80 mm |
| Rango de medición de recubrimiento pasante | 3~25 mm |
Nota: El rango de medición de espesor de diferentes materiales depende del rendimiento de la sonda, así como del estado de la superficie del material y de la temperatura ambiente de la medición.
Selección de sonda
| Tipo de sonda | Especificación | Rango de medición de espesor | Diámetro de la sonda | Frecuencia | Temperatura aplicable |
| Tipo ordinario (apto para recubrimiento pasante) | 5M, F10 | 0,8～300 mm; 3,0～25 mm (recubrimiento pasante) | 10 mm | 5 MHz | -10～+50℃ |
| Tipo de tubería de diámetro pequeño | 5M, F6 | 0,70～60 mm | 6 mm | 5 MHz | -10～+50℃ |
| Tipo ordinario | 2,5 M, F12 | 3,0 ～ 500 mm | 12 mm | 2,5 MHz | -10～+50℃ |
| Tipo de microdiámetro | 7,5 M, F6 | 0,65 ～ 25 mm | 6 mm | 7,5 MHz | -10～+50℃ |
| Tipo de alta precisión | 7,5 M, F10 | 0,65～250 mm | 10 mm | 7,5 MHz | -10～+50℃ |
| Tipo de alta temperatura | ZW5P | 4,0 ～ 80 mm | 12 mm | 5 MHz | -10～+300℃ |
| Tipo especial de hierro fundido | 2M, F22 | 3～50 mm (hierro fundido) | 22 mm | 2 MHz | -10～+50℃ |
Parámetros técnicos
| Parámetro | Valor |
| Velocidad del sonido del material | 509~18699 m/s |
| Precisión de la medición | ±(0,5 % H + 0,05) mm |
| Precisión de la pantalla | 0,01 mm o 0,001 pulgadas |
| Ancho de banda de recepción | 1 MHz ~ 10 MHz (-3 dB) |
| Límite inferior de medición de la tubería (según la configuración de la sonda) | Φ15 mm × 1,0 mm (sonda: 7,5 MHz, Φ6 mm); Φ10 mm × 1,2 mm (sonda: 7,5 MHz, Φ6 mm) |
| Frecuencia de medición | 2~20 veces/segundo (se puede configurar) |
| Fuente de alimentación | 3 V CC (dos pilas alcalinas AA) |
| Visualización en pantalla | LCD de matriz de puntos de 128×64 |
| Duración del trabajo | 280 horas (modo automático); 100 horas (luz de fondo encendida) |
| Temperatura aplicable | -10℃~50℃ (entorno de medición de temperatura ambiente); -10℃~300℃ (entorno de medición de alta temperatura) |
| Humedad de trabajo | 20%~90% de humedad relativa |
| Dimensiones del instrumento | 136 (largo) mm × 72 (ancho) mm × 20 (alto) mm |
| Peso del instrumento | 176 g (incluidas las pilas) |
| Espesor del bloque de prueba incorporado | 3 mm |
