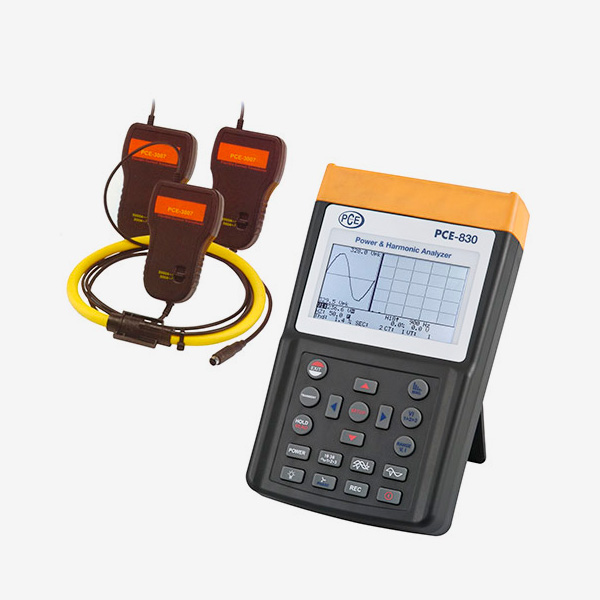

Analizador de redes y potencia eléctricas PCE 830-3
mide potencia de 3 fases, energía y armónicos con memoria, puerto para PC y software
El analizador de redes y potencia eléctricas PCE 830-3 sirve para la medición de una a tres fases de magnitudes eléctricas en la red de corriente alterna.
Además de detectar las magnitudes de medición «normales» como tensión, corriente, frecuencia, potencia y energía, también indica, según la normativa EN50160, los valores armónicos, interarmónicos y asimétricos. Interferencias en la red como interrupciones, robos, sobretensiones temporales o transitorios (a partir de 16 µs) son detectadas con sus valores correspondientes.
La pantalla LCD, que cuenta con un buen contraste y una matriz de puntos con iluminación de fondo, le muestra hasta 35 parámetros simultáneamente. Se pueden adaptar hasta 3 pinzas de corriente simultáneamente.
En el modo de registro de datos el analizador de redes y potencia eléctricas PCE 830-3, memorizar hasta 17.470 valores de medición (3 fases / 4 conductores), en el caso más sencillo hasta 52.400 valores de medición (1 fase / 2 conductores), repartido entre 85 registros. Todo esto hace que el amperímetro pueda usarse de forma óptima para el análisis de larga duración. Los valores de medición obtenidos pueden ser enviados a voluntad al ordenador y ser procesados con el software de análisis correspondiente.
El contenido del envío contiene todo lo que necesita para efectuar las mediciones y el análisis (incluido el software y el cable de datos).
Aunque el analizador de redes y potencia eléctricas PCE 830-3 se envía calibrado de fábrica, puede ser calibrado opcionalmente en el laboratorio y certificado según la normativa ISO (con el primer pedido para la recalibración anual).
| Valores de medición | Rangos de medición / resolución / precisión |
| PCE-830 + PCE-3007 Vatios AC (50 o 60 Hz, PF 0,5 hasta 1) |
10,0 … 999,9 W / 0,1 W / ±1% del rango de medición 1,000 … 9,999 kW / 0,001 kW / ±1% del rango de medición 10,00 … 99,99 kW / 0,01 kW / ±1% del rango de medición 100,0 … 999,9 kW / 0,1 kW / ±1% del rango de medición 1000 … 9999 kW / 1 kW / ±1% del rango de medición |
| PCE-830 + PCE-3007 Corriente AC (50 / 60 Hz, rango automático, TRMS) |
0 … 300 A / 0,1 A / ±1,0 % del rango de medición 300,0 … 999,9 A / 0,1 A / ±1,0 % del rango de medición 1000 … 3000 A / 1A / ±1,0 % del rango de medición |
| Tensión AC (50 o 60 Hz, TRMS) | 20,0 … 500,0 V / 0,1 V / ±0,5 % ±5 dígitos (fase contra toma a tierra) 20,0 … 600,0 V / 0,1 V / ±0,5 % ±5 dígitos (fase contra fase) |
| Distorsiones armónicas de la tensión AC | 1 … 20º / 0,1 % / ±1,0 % 21 … 49º / 0,1 % / 4 % del valor de medición ±2,0 % 50 … 99º / 0,1 % / 6 % del valor de medición ±2,0 % |
| PCE-830 + PCE-3007 Armónicos de la corriente AC en % |
1 … 10º / 0,1 % / ±2 % 21 … 49º / 0,1 % / ±6 % 50 … 99º / 0,1 % / ±10 % |
| PCE-830 + PCE3007 Factor de potencia (PF) |
0,000 … 1,000 / 0,001 / ±0,04 |
| PCE-830 + PCE3007 Ángulo de desfase (Phi) |
0° … 180° / 0,1° / ±2° |
| PCE-830 + PCE-3007 Distorsión armónica total |
0,0 … 20,0 % / 0,1 % / ±2 % 20,0 … 100 % / 0,1 % / ±6 % del valor de medición ±1 % 100 … 999,9 % / 0,1 % / ±10 % del valor de medición ±1 % |
| Medición máxima en tensión y corriente AC | 50Hz / 19µS / ±5 % ±30 dígitos 60Hz / 16µS / ±5 % ±30 dígitos |
| Medición del valor de cresta en tensión y corriente AC |
1,00 … 99,99 / 0,01 / ±5 % ±30 dígitos |
| Rango de frecuencia en modo automático | 45 … 65 Hz / 0,1Hz / 0,1Hz |
| Memoria | 512 kB (no es memoria volátil) para un máximo de 52.420 valores de medición efectuando una medición de 1 fase/2 conductores |
| Puerto | USB (aislado ópticamente) |
| Software y cable de datos | Ambos en el contenido del envío, apto para Windows 2000, XP, ME |
| Pantalla | Pantalla iluminada, LCD de matriz de puntos |
| Alimentación | 8 x 1,5 V tipo AA (Mignon) |
| Dimensiones | 257 x 155 x 57 mm |
| Peso | 1160g |
| Condiciones ambientales | Máx. 85 % de humedad relativa / -10 … +50 ºC |
| Tipo de protección / normativas | IEC 61010, 600 V/CAT III |
| Set 3: PCE-830 + pinza amperimétrica flexible PCE-3007 (3000A) – Captación del conductor eléctrico: Diámetro de 170mm – Radio de curvatura mínimo: 35mm – Longitud del conductor eléctrico: 610mm – Diámetro del conductor eléctrico 14mm – Dimensiones (Box): 130 x 80 x 43 mm – Peso: 410g |
|
CONTENIDO DEL ENVÍO
1 x Analizador de redes eléctricas PCE 830-3
3 x Pinzas amperimétricas (set PCE 3007)
4 x Bornes de toma aislados
4 x Líneas de comprobación de seguridad de 3m
8 x Pilas
1 x Adaptador de red
1 x Maletín
1 x Cable USB para PC
1 x Software (inglés)
1 x Instrucciones de uso
