Analizador de Redes para Panel con Registro de Eventos de Calidad y Transitorios según Clase A Circutor CVM-A1500
Circutor CVM-A1500 es un analizador de redes con calidad de suministro con sistema SGE incorporado (Software de Gestión Energética). Su Servidor Web integrado (HTML5) permite al usuario el control total de su instalación a través de cualquier navegador web.
Ideal para su instalación en los puntos más relevantes o críticos de cualquier instalación eléctrica debido a la gran cantidad de variables eléctricas que monitoriza y registra (aproximadamente un año de datos con valores promedio, máximos y mínimos). Este captura eventos de calidad de suministro tales como sobretensiones, huecos, interrupciones (cada medio ciclo) y transitorios (según IEC 61000-4-30 Clase A). Cualquier evento será capturado de inmediato junto a su forma de onda asociada (tanto en tensión como en corriente).

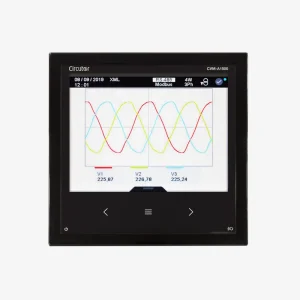

Circutor CVM-A1500 añade la medida de parámetros de calidad de suministro (definidos en la norma EN 50160) tales como Flicker, Coeficiente de desequilibrio (Kd) y asimetría (Ka) o la descomposición hasta el 63º armónico tanto en tensión como en corriente. Además es posible visualizar en tiempo real las formas de onda instantáneas de tensión y corriente a través de su función Osciloscopio.

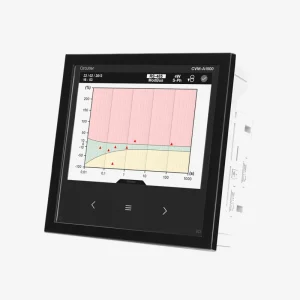

Como valor añadido el CVM-A1500 presenta en pantalla el número de eventos de calidad y transitorios por fase, junto con la descripción de la fase afectada, el nivel y duración de este junto con su forma de onda asociada. Además parte de estos eventos son mostrados en las gráficas de eventos CBEMA, ITIC y SEMI-F47.
El atractivo diseño de Circutor CVM-A1500 permite la personalización de pantallas con variables definidas por el usuario para hacer más rápido el acceso a la información. Además el equipo permite la conexión con el software PowerStudio para almacenar de forma redundante toda su información en un servidor o PC de forma ilimitada.
Características Circutor CVM-A1500:
- Formato 144 x 144 mm
- Software de Gestión Energética incluido (registro de datos históricos)
- Capturas de eventos, formas de onda y valores instantáneos
- Expandible de hasta 3 módulos (Entradas/Salidas y comunicaciones)
- Pantalla VGA a color y gran resolución
- Protección frontal IP 65 (con junta de estanqueidad)
- 5 Entradas de tensión + 4 Entradas de corriente ITF
- Precisión en Energías Clase 0,2S (IEC 62053-22)
- Fuente de alimentación universal AC/DC y opción en DC
- Punto de comunicaciones Ethernet (Web server)
+ RS-485 (protocolo Modbus RTU o BACnet) - Personalización de los parámetros a mostrar por pantalla
- 3 Tarifas (seleccionables por entrada digital o por comunicaciones RS-485)
- Registro de coste monetario y emisores de kgCO2
- 2 Salidas a relé para alarmas + 2 Salidas a transistor para alarmas o generación
de impulsos + 2 Entradas digitales con posibilidad de control sobre la selección
de tarifas del equipo o control de estados lógicos y contaje de otros contadores
Aplicaciones Circutor CVM-A1500:
- Control, monitorización y registro de la calidad de suministro en acometidas de Alta y Baja Tensión. Tanto en modo presencial como remoto gracias a su servidor WEB. Integración en sistemas SCADA mediante peticiones XML .
- 4 alarmas (2 por transistor y 2 por relé) totalmente programables de forma independiente según un valor bajo, alto, histéresis, retardos a conexión desconexión, estado de reposo normalmente abierto o cerrado y enclavamiento.
- Generación de impulsos mediante salidas a transistor, totalmente configurables de forma independiente sobre cualquier parámetro incremental (energías, costes, kgCO2, horas tanto por contador total o como por tarifa).
- Convertidor a señales analógicas de cualquier parámetro instantáneo que el equipo mide o calcula, incorporando módulos de expansión con salidas analógicas.
- Visualizador de señales de proceso incorporando módulo de expansión de entradas analógicas, con posibilidad de reportarlas a sistemas SCADA mediante comunicaciones
- Control de maniobras de cargas eléctricas o señales de alarma por programación de las salidas de transistor o relé integradas o añadidas mediante módulos de expansión.
- Datalogger Integrado con servidor Web y XML (registro de datos históricos).
Especificaciones Circutor CVM-A1500:
| Alimentación en alterna | |
| Categoría de la instalación | CAT III 300 V |
| Consumo | máx. 29,4 VA |
| Frecuencia | 45 … 65Hz |
| Tensión nominal | 100…240 V~ |
| Alimentación en continua | |
| Categoría de la instalación | CAT III 300 V |
| Consumo | máx. 11,9 W |
| Tensión nominal | 120 … 300 Vcc |
| Características mecánicas | |
| Tamaño (mm) ancho x alto x fondo | 144.7 x 144.7 x 131.1 (mm) |
| Envolvente | Plástico UL94-V0 autoextinguible |
| Fijación | Panel (DIN 43700) 138×138 |
| Peso Neto (kg) | 0,79 |
| Características ambientales | |
| Grado de protección | IP 40 (Frontal), IP 65 (Junta estanqueidad), IP 30 (sin montar) |
| Humedad relativa (sin condensación) | 5 … 95% |
| Temperatura de almacenamiento | -20 … +80 °C |
| Temperatura de trabajo | -10 … +50 °C |
| Normas | |
| Certificaciones | UL/CSA 61010-1 3rd edition |
| Seguridad eléctrica, Altitud máx. (m) | 2000 |
| Normas | UNE EN 61010, UNE EN 61000-6-4, UNE EN 61000-6-2, IEC 664, UNE-EN 55022, Medidas conforme a : IEC 61557-12 |
| Circuito de medida de corriente | |
| Categoría de la instalación | CAT III 600 V |
| Corriente nominal (In) | …/5A, …/1A, …/0.250A |
| Margen medida corriente de fase | 0.01…10A (…/5A), 0.01…2A (…/1A), 0.01…0.5A (…/0.250A) |
| Margen medida corriente de neutro | 0.02…0.5A (…/0.250A, calculada) |
| Consumo máx. en entrada de corriente | 0,9 VA |
| Corriente máxima de impulso | 100 A |
| Corriente mínima de medida | 0,01 A (…/5A, …/1A, …/0.250A |
| Circuito de medida de tensión | |
| Categoría Instalación | CAT III 600V |
| Impedancia entrada | 1,2MΩ |
| Margen medida frecuencia | 40…70 Hz |
| Margen medida tensión | 20…600 V~ |
| Consumo máx. entrada tensión | 0,15 VA |
| Tensión mín. medida (Vstart) | 10 V~ |
| Interface usuario | |
| LED | 3 LED |
| Resolución display | VGA (640×480) |
| Teclado | Capacitivo, 3 teclas |
| Tipo display | TFT color |
| Entradas digitales | |
| Aislamiento | 4 kV |
| Cantidad | 2 |
| Tipo | Contacto libre de potencial |
| Corriente máx. en cortocircuito | 5 mA |
| Tensión máx. en circuito abierto | 15 Vcc |
| Salidas digitales de relé | |
| Vida eléctrica (a máx. carga) | 3×10⁶ ciclos |
| Vida mecánica | 1×10⁷ ciclos |
| Potencia máxima de conmutación | 1500 VA |
| Salidas digitales de transistor | |
| Anchura pulso | 1 ms |
| Cantidad | 2 |
| Duración pulso (Ton/Toff) | 0,3 ms/0,7 ms |
| Frecuencia máxima | 1 kHz |
| Corriente máxima | 130mA |
| Tensión máxima | 48 Vdc |
| Precisión de medidas | |
| Asimetría de corriente (Ka) | Clase A (IEC 61000-4-30) |
| Asimetría de tensión (Ka) | Clase A (IEC 61000-4-30) |
| Desequilibrio de corriente (Kd) | Clase A (IEC 61000-4-30) |
| Desequilibrio de tensión (Kd) | Clase A (IEC 61000-4-30) |
| Medida de frecuencia | Clase 0.02 (…/5A, …/1A, …/0.250A) |
| Medida de corriente de fase | clase 0,1 ± 1 dígito 0,05…8A (…/5A),0,01…12A (…/1A), clase 0,2 ± 1 dígito 0,01…0,3A (…/0,250A) |
| Medida de corriente de neutro | clase 1 ± 1 dígito 0,1…6A (…/5A),0,01…1.2A (…/1A), calculada (…/0.250A) |
| Medida de energía reactiva (kvarh) | (IEC 62053-23) Clase 1 (…/5A), clase 2 (…/1A, …/0.250A) |
| Medida de potencia reactiva (kvar) | (Vn 230/110 Vca) clase 1 ± 1 dígito 0,05…6A (…/5A),0,01…12A (…/1A), 0,01…0,3A (…/0.250A) |
| Medida de potencia aparente (kVA) | (Vn 230/110 Vca) clase 0,5 ± 1 dígito 0,05…6A (…/5A),0,01…12A (…/1A), 0,01…0,3A (…/0.250A) |
| Medida de energía activa (kWh) | (IEC 62053-22) Clase 0.2S (…/5A), Clase 0.5S (…/1A), Clase 0.5S (…/0.250A) |
| Medida de potencia activa (kW) | (Vn 230/110 Vca) clase 0.5 ± 1 dígito 0.05…6A (…/5A),0.01…12A (…/1A), 0.01…0.3A (…/0.250A) |
| Medida factor de potencia | Clase 0.5 (…/5A, …/1A, …/0.250A) |
| THD de corriente | Clase 1 (…/5A), clase 2 (…/1A, …/0.250A) |
| THD de tensión | Clase 1 (…/5A, …/1A, …/0.250A) |
| Medida de tensión de fase | Clase 0.1 ± 1 dígito (50…600 Vca, …/5A, …/1A, …/0.250A) |
| Medida de tensión de neutro | Clase 0.5 ± 1 dígito (50…600 Vca, …/5A, …/1A, …/0.250A) |
| Pinst. Flicker | 3 % (IEC 61000-4-15) |
| Pst Flicker | 5 % (0.2…10 Pat) (IEC 61000-4-15) |
| Armónicos de corriente (THD) | Clase 1 (…/5A), clase 2 (…/1A, …/0.250A) |
| Armónicos de tensión (THD) | Clase 1 (…/5A, …/1A, …/0.250A) |
| Comunicación serie | |
| Protocolo | ModBus/RTU, BacNet |
| Tecnología / Tipo | RS-485 / BacNet |
